Puhas kuumaõhutunnel-ahi

Dingfengi kergesti hooldatavat puhta kuumaõhu tunnelahju iseloomustab ainulaadne allapoole suunatud imemispuhastus tsirkulatsioonisüsteem. Kuum õhk on pärast kõrge temperatuuriga ja tõhusa õhufiltri läbimist survestatud ja ühtlaselt jaotunud konveierilindi 700-millimeetrisele laiusele, tagades, et aluspinnad ja prinditud on kerged materjalid püsivad ideaalses asendis ilma triivimata või liikumata. Koos Delta PLC ja analoogväljundmooduliga saab seda teha saavutada kiire kuumutamine, pakkudes tundlikule elektroonilisele rohelisele rangelt kontrollitud ja oksiidivaba keskkonda komponendid.

Peamised tehnilised parameetrid

Toote omadused

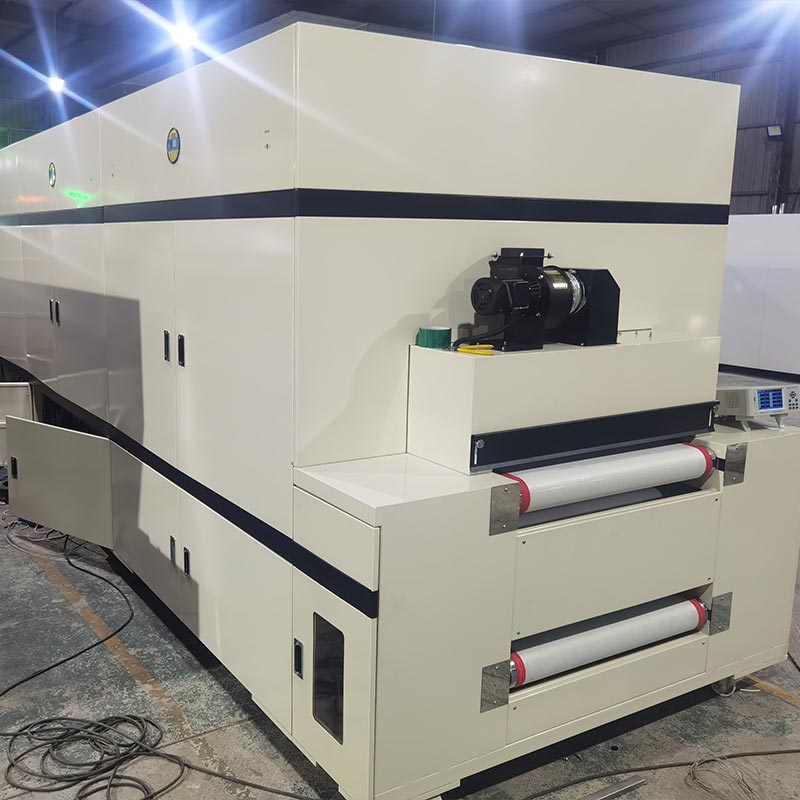

Meie kuivatusmasin Clean Hot Air Tunnel Oven vastab 3C tööstuse rangetele õhupuhtuse standarditele. Hooldamine puhtus kuni 8000 mm pikkustes tunnelites nõuab ennetavaid tahkete osakeste ohjamise meetmeid, mis kulmineeruvad patenteeritud rihma isepuhastusseade sissepääsu juures. See kasutab painduvat kleepuvat rulli, mis pöörleb koos a kõrge temperatuuriga teflonvõrgust rihm, mis püüab kinni väikese tolmu ja kiud enne, kui need köetavasse piirkonda jõuavad. Kombineeritud a peegelviimistlusega roostevabast terasest sisekonstruktsioon ja 120K alumiiniumsilikaat isolatsioon, mis takistab tahkete osakeste levikut ja gaasi vabastamine.

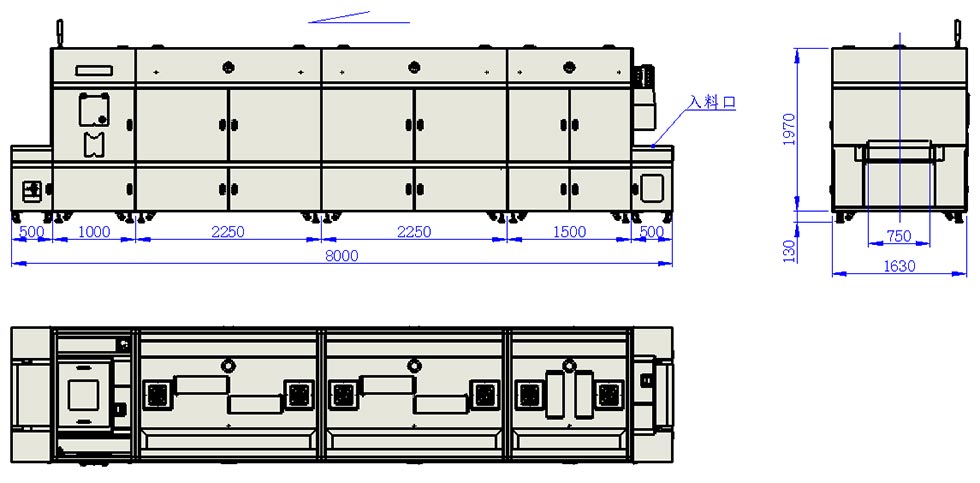

Seadme mõõtmed

Samm-sammult käivitusprotokoll

1. Ohutuspiirkond: kontrollige sisselaskeava võõrkehade suhtes ja veenduge, et väljalasketsoonis ei oleks jääkaineid.
2. Toite lähtestamine: süsteemi pingestamiseks lülitage sisse juhtkapis olev peaeralduslüliti.

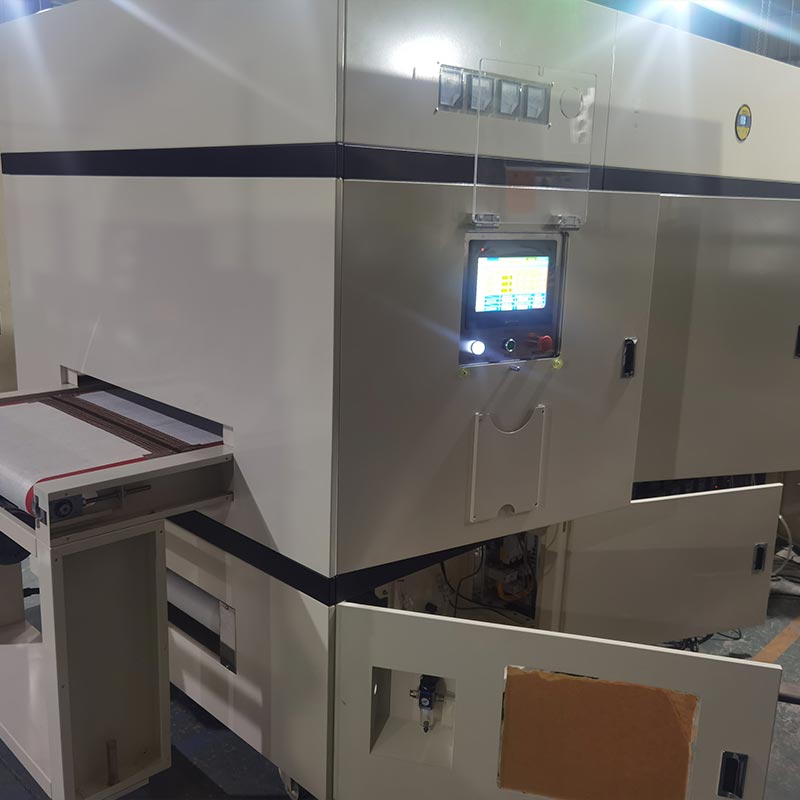

3.HMI aktiveerimine: kõrglahutusega puuteekraani käivitamiseks lülitage juhtpaneelil põhitoitelüliti sisse.
4. Konveieri kalibreerimine: kui HMI on aktiivne, käivitage teflonvõrklindi ajam. Kontrollige transpordisuunda ja määrake sagedus (küpsetusaeg) digitaalliidese kaudu.
5. Atmosfääri haldamine: aktiveerige peamised tsirkulatsiooniventilaatorid, millele järgneb VOC heitgaasi ja sundõhu jahutusseadmed (või kasutage lihtsalt meie ühe puutega käivitamise makrot).
6. Termiline tõus: lülitage küttetsoonid järjest sisse. Kui PID-süsteem annab signaali "Steady State" (konstantne temperatuur), on teie täppispartii laadimiseks valmis.

Standardne väljalülitusprotseduur (süsteemi kaitse)

1. Kliirensi kontroll: veenduge, et kogu 8-meetrine tunnel oleks töödeldud materjalidest vaba.
2. Termiline väljalülitamine: jahutusfaasi käivitamiseks lülitage küttemassiivid süstemaatiliselt välja.
3. Ventilatsiooni ületamine: deaktiveerige järk-järgult tsirkulatsiooniventilaatorid, seejärel väljatõmbe- ja jahutuspuhurid (saadaval funktsiooni „One-Touch Close” kaudu, et vältida kuumuse leotamist).
4. Transpordipeatus: kui kamber on jahtunud ohutu tasemeni, lülitage konveieri lintajam välja.
5. Süsteemi väljalülitamine: kogu tööprotsessi lõpuleviimiseks lülitage juhtpaneeli toide välja ja veenduge, et sanitaartunnel-ahi on ohutus olekus, enne kui see järgmises vahetuses kasutusele võetakse.

Kuidas seda õigesti kasutada?

Dingfeng Clean Hot Air Tunnel Oveni parima jõudluse säilitamiseks ja kahjutu töökeskkonna tagamiseks, kõik operaatorid peavad rangelt järgima järgmisi ohutusprotokolle:

1. Elektriline kontrollimine: enne esmast sisselülitamist kontrollige primaarahelat täielikult. Veenduge, et kõik faasid (aktiivne / neutraalne / maandus) on õigesti lõpetatud ja et Schneideri/OMRONi juhtkomponendid toimiksid ettenähtud viisil.
2. Ebatavaline diagnostika: kui ilmneb ebakorrapärasus (ebatavaline müra, vibratsioon või termiline triiv), käivitage viivitamatu hädaseiskamine ja tehniline diagnostika enne taaskäivitamist.
3. Vooluahela kaitse: lühiste või Delta PLC emaplaatide kahjustamise vältimiseks ärge kunagi puutuge puuteekraani ega füüsiliste nuppudega märgade kätega.
4.Keskkonnakontroll: Hoidke seadmete piirkond kuiv ja veeallikatest eemal. Pikaajaline kokkupuude kõrge õhuniiskusega võib kahjustada sisemist isolatsiooni ja elektriteid.
5. Tühikäiguhooldus: Kui tunneliahi jääb pikemaks ajaks jõude, tuleb see regulaarselt sisse lülitada, et säilitada elektrooniliste komponentide terviklikkus ja pikendada üldist kasutusiga.
6. Pneumaatiline lukustus: kuumutamise ajal või ahju töötemperatuuril keelake rangelt silindri tõste nuppude aktiveerimine, et vältida tugevaid termilisi põletusi.
7. Mehaaniline kliirens: veenduge, et kõik käed ja võõrkehad jääksid töötamise ajal teflonvõrgust rihmast, ajamikettidest ja pöörlevatest tiivikutest eemal.
8. Kapi turvalisus: elektrijaotuskapp peab jääma pinge all lukustatuks. Elektrilöögi vältimiseks on sisemistele SCR- ja PLC-moodulitele juurdepääs ainult sertifitseeritud elektrikutel.
9. Põlemisohud: Esialgses projekteerimisprotokollis määratlemata tuleohtlike, plahvatusohtlike või väga lenduvate materjalide töötlemine on rangelt keelatud.
10. Ventilatsiooni terviklikkus: gaasi kogunemise vältimiseks veenduge alati, et VOC väljalaskeavad on takistusteta ja õigesti ühendatud teie tehase ventilatsioonisüsteemiga.
