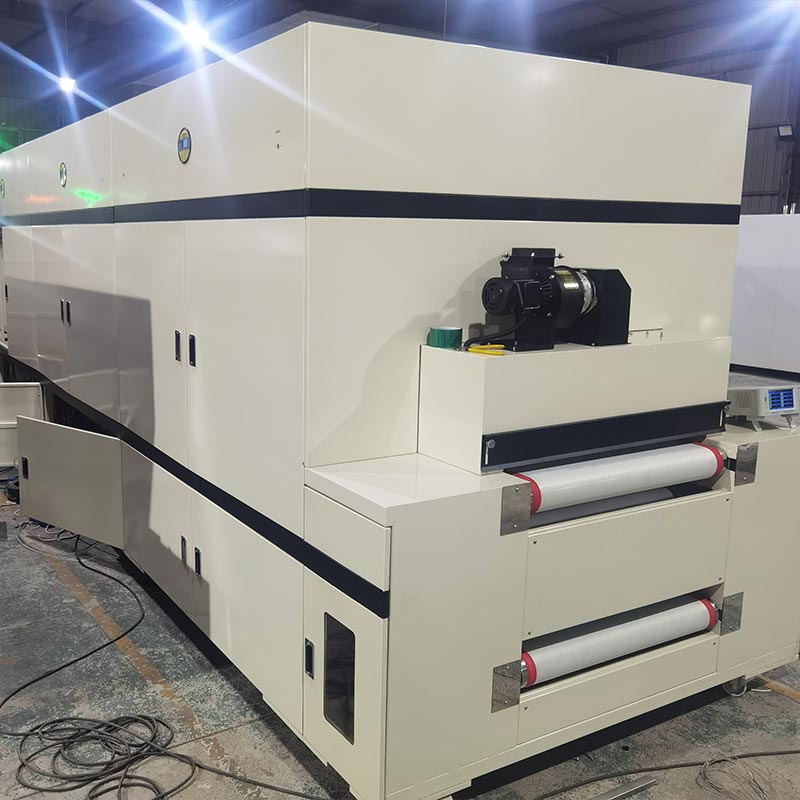

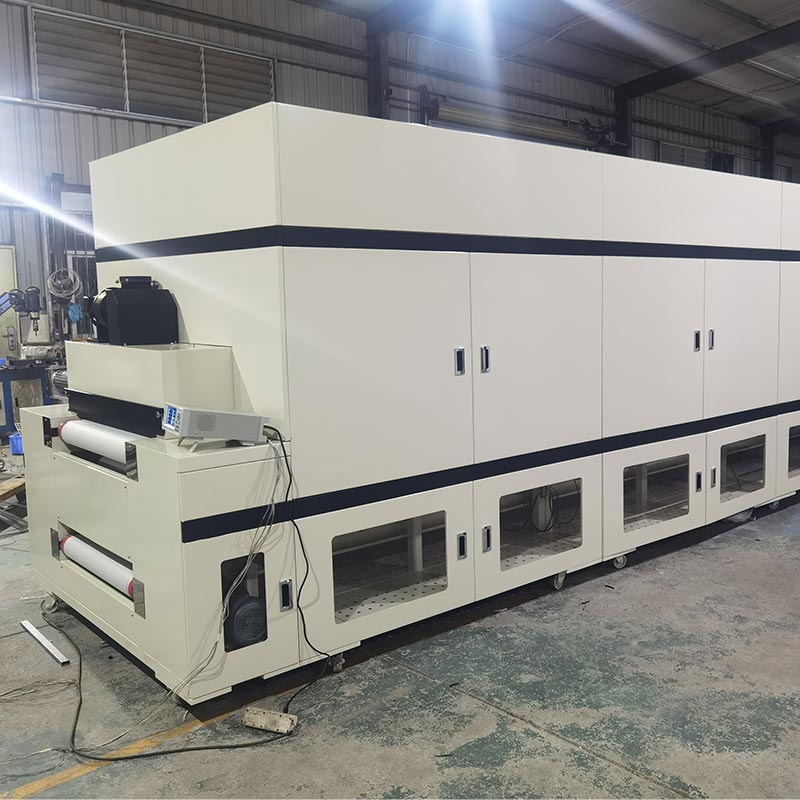

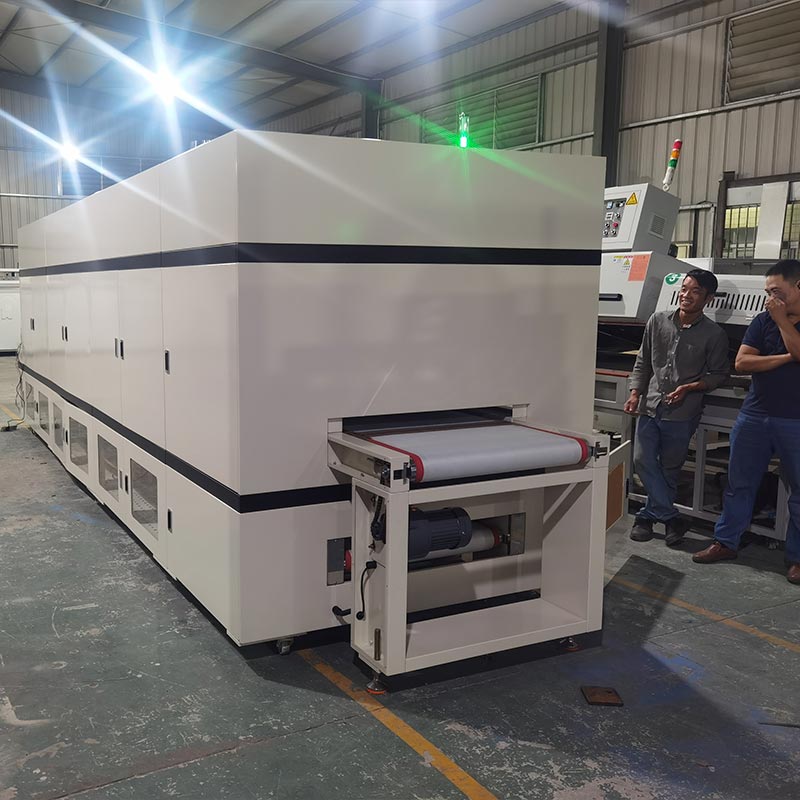

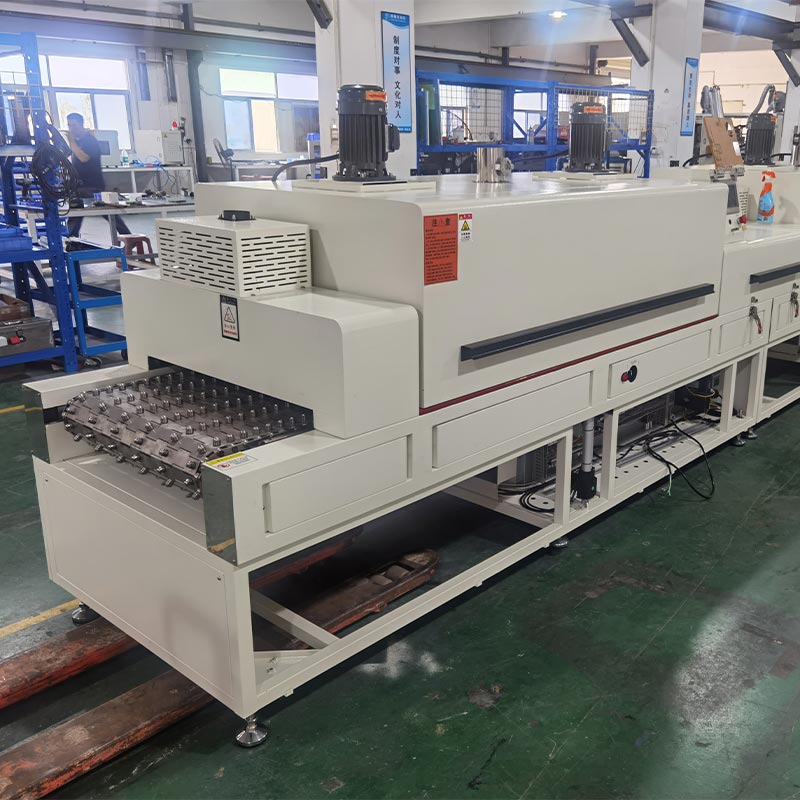

Trükkplaadi tunneli ahi

Ühtlase soojusjaotuse saavutamiseks trükkplaadi tunnelahjus ei piisa pelgalt kütmisele lootmisest; Samuti on vajalik vedeliku dünaamika täpne kontroll. Suurtootjana on Dingfeng kavandanud survestatud väljalaskesüsteem, mis suudab moodustada vertikaalse ja turbulentsivaba õhukardina 700-millimeetrise konveierilindi laiuse ulatuses. 2,2-kilovatise pikiteljelise mootori ja 12-tollise SUS304 tiiviku abil saab see puhastatud kuuma õhu suruda mitmekihiliste trükkplaatide pisikesed poorid. See on eriti oluline paindlike trükkskeemide puhul, kuna see on võimalik stabiliseerida kerge aluspind, võimaldades sellel kokku puutuda teflonvõrgust vööga, vältides võnke- ja liikumisnähtused, mida tavaliselt täheldatakse tavalistes konvektsioonahjudes.

Tööpõhimõte

Mudel DFHK7008 Circuit Board Tunnel Oven kasutab kütmiseks roostevabast terasest küttetorusid. See on kombineeritud madala müratasemega kuumaga õhu tsirkulatsiooniventilaator ja kastialune tagasivoolu ventilatsioonitehnoloogia. Kuum õhk pärast selle töötlemist kõrgel temperatuuril efektiivne filter, surutakse ühtlaselt toote pinnale. See võib saavutada automaatse temperatuuri reguleerimine, konstantne temperatuur ja automaatne seiskamine ületemperatuuri korral, mis pakub ohutust, mugavust, keskkonnakaitse ja energiasääst. Ahju sisemus on täielikult peegelviimistlusega roostevabast terasest plaadid. Isolatsioonikiht on täidetud 120K ränihappe alumiiniumist isolatsioonipuuvillaga. The transportimisel kasutatakse kvaliteetset teflonist kõrgtemperatuurikindlat võrgust linti ning see on varustatud kontrolleri ja sagedusmuundur, mida juhib madalpinge elektriline juhtimissüsteem.

Konfiguratsiooni kvaliteet

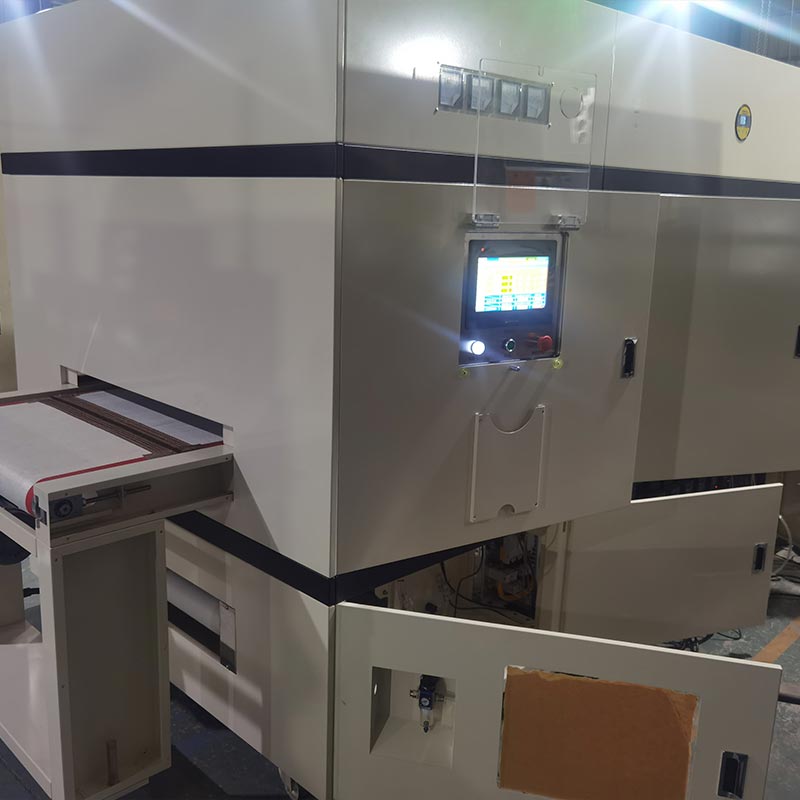

Circuit Board Tunnel Oven elektriline juhtimissüsteem on varustatud tippbrändide komponentidega nii kodus kui välismaal, sealhulgas Mitsubishi H5U-1614MTD-A8 PLC, MT8102iE puuteekraan, DTE-10T temperatuuri juhtimismoodul ja K-tüüpi WRNT-01/02 sondid kütte teostamise osa täpseks temperatuuri mõõtmiseks. Kolmefaasiline juhitav ränimoodul J3-SCR-75LA on juhitud stabiilseks võimsuse reguleerimiseks. Mis puudutab ülekandesüsteemi, kaks Shilini sagedusmuundurit (220V 0,4KW ja 380V 3,7KW) sidefunktsioonidega ja Schneideri seeria komponendid on varustatud, sealhulgas 3P+N-C 250A lekkekaitselüliti täieliku võimsuse kaitseks. LC1N seeria Mitme spetsifikatsiooniga vahelduvvoolu kontaktorid (1810, 1210, 4011) vastutavad iga kontaktori avamise ja sulgemise eest. vooluring ning kombineeritud LRN12N termoreleega ja MY4NJ vahereleega, et tagada ülikõrge seadmete töö stabiilsus ja ohutus allikast terminalini.

Põhikomponendi mudel

KKK

K1: Kuidas see ahi takistab "popkorni efekti" mitmekihilise PCB küpsetamise puhul?

V: "Popkorni efekt" ilmneb siis, kui kinnijäänud niiskus paisub liiga kiiresti. Meie trükkplaadi tunnel-ahi kasutab SCR-iga juhitavat lineaarset soojendusrampe. Temperatuuri tõusu kiirust täpselt reguleerides lubame sisemine niiskus, mis hajub ohutult läbi pre-preg kihtide enne paagutamise tipptemperatuuri saavutamist, tagades, et kihtidevahelised sidemed jäävad puutumatuks.

K2: Kas õhuvool on piisavalt võimas, et kuivatada suure kuvasuhtega läbivaid auke?

V: Jah. Meie allavoolu survestatud liitmik on spetsiaalselt loodud kuuma õhu juhtimiseks suure kuvasuhtega avadesse. The vertikaalne rõhk tagab, et õhk tungib aukudesse, mitte ei tõmba lihtsalt pinda, mis on hädavajalik täielikuks dehüdratsiooniks enne jootmis- või plaadistamisetappi.

K3: Kas saame selle tunnelahju integreerida täielikult automatiseeritud SMT-liiniga?

V: Absoluutselt. Mitsubishi PLC ja sagedusmuunduri mootorid on konstrueeritud reserveeritud ühenduspunktidega Tööstus 4.0 ühenduvus. Konveieri kiiruse ja temperatuuri andmeid saab sünkroonida teie ülesvooluga vali ja aseta robotid või allavoolu kontrolljaamad, tagades sujuva ja automatiseeritud töövoo.
