8m klass 100 tunneliahi

Hiinas saab kohandada Dingfengi 8 m klassi 100 tunnelahju. Kast on 8 meetrit pikk ja toiteallikaks on võimas 88-kilovatine toitesüsteem. Sellel on modulaarne disain ja see on loodud spetsiaalselt maailmatasemel sõela kuivatamiseks ja komponentide täpseks küpsetamiseks. See on varustatud kõrge temperatuuriga ventilaatorfiltrisüsteemiga ja vastab ISO 5 õhupuhtuse standarditele, tagades, et teie tooted läbivad soojusvoogu ilma saasteta. Meie hinnatud kliendid üle kogu maailma, tere tulemast ostma seda toodet meie tehasest Hiinas.

Saada päring

Tootekirjeldus

Dingfeng DFHK7008 8 m klassi 100 tunnelahju Factory Direct kasutab ainulaadset alamimemisega kuuma õhu tsirkulatsiooni tehnoloogia. Elektrienergia muudetakse täiustatud roostevabast terasest komponentide kaudu soojusenergiaks ja seejärel on survestatud madala müratasemega tsirkuleerivate ventilaatorite poolt läbi 100-astmelise kõrge efektiivsusega õhufiltri. Oleme ka integreerinud vaakum-süsinikkiust infrapunalambid, mis viivad protsessi toatemperatuurilt 100 °C-ni ≤15 minuti jooksul. Delta DTE-10T temperatuurimoodul ja SCR-võimsuse reguleerimine võimaldavad temperatuuri reguleerimist.

Hooldus ja ohutus

Temperatuuritsoonid kasutavad küljelt avaneva ukse disaini, mis on mugav hooldamiseks ja puhastamiseks. iga temperatuuritsoon on varustatud reguleeritavate õhu sisselaskeavadega, et hõlbustada heitgaaside väljalaskmist. See integreerub terviklikud kaitsemehhanismid, nagu leke, faasikadu, ülekoormus, ülimadal temperatuur ja ühe nupuvajutusega hädaseiskamine, et tagada 8-meetrise tööstustunnelahju stabiilne töö.

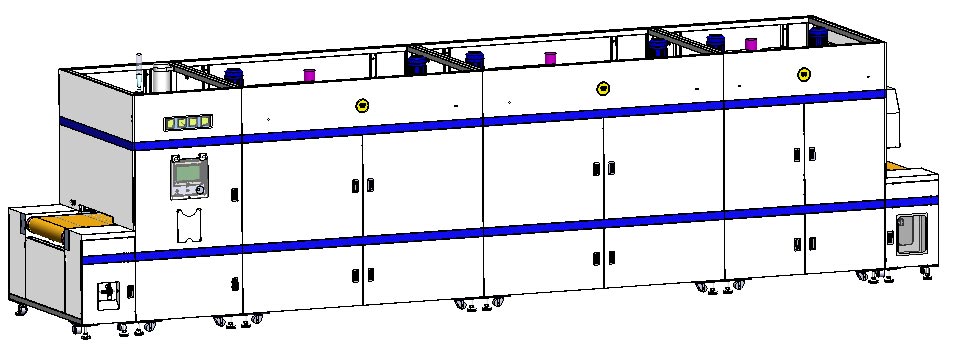

8m Class 100 Tunnel Oven

Peamised tehnilised parameetrid

Ei.	Üksus	Spetsifikatsioon
1	Mudel	DFHK7008

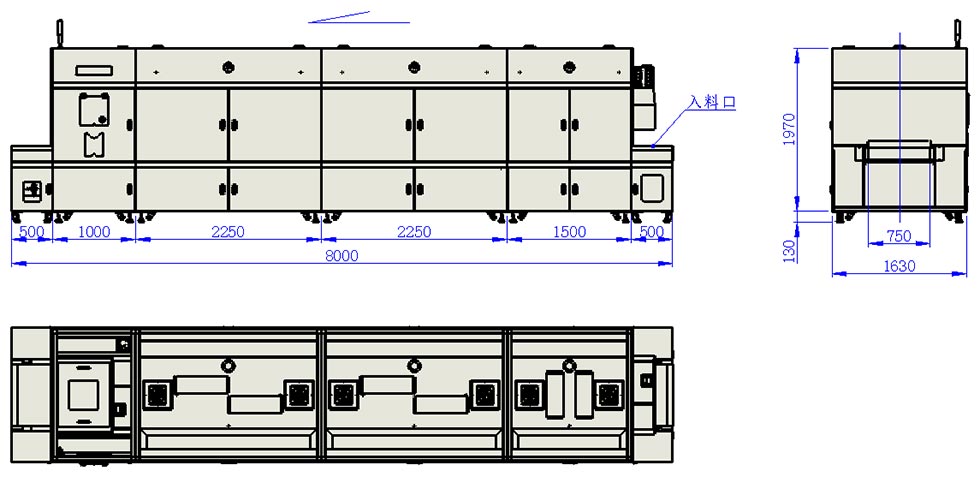

2	Üldised mõõtmed	L8000 * W1630 * K2100 mm
3	Võimsus	AC380V 88KW 50Hz
4	Sisselaskeava efektiivne pikkus	500 mm
5	Tsooni 1 pikkus	1500 mm * 1 sektsioon
6	Tsooni 2 ja 3 pikkus	2250mm * 2 sektsiooni
7	Jahutustsooni pikkus	1000 mm
8	Väljalaskeava pikkus	500 mm
9	Efektiivne konveieri laius	700 mm
10	Efektiivne konveieri kõrgus	0-80mm reguleeritav
11	Konveieri kiirus	Reguleeritav 0,5-3 m/min
12	Töökõrgus	900±30mm
13	Kõvenemise režiim	Kuuma õhu tsirkulatsioon
14	Kõvenemistemperatuuri vahemik	RT～180 ℃
15	Temperatuuri ühtlus	≤±3 ℃
16	Küttemäär	RT～100℃ ≤ 15 min
17	Ahju pinnatemperatuur	≤Ümbritsev +8℃
18	Tootmisrežiim	Pidev katkematu tootmine
19	Kütteelement	Roostevabast terasest küttetoru / Kesklaine IR lamp
20	Konveierilint	Kõrge temperatuurikindel teflonvõrgust rihm
21	Ahju looduslik heitgaas	3 väljalaskeava, 4" läbimõõt, igaüks ~0,8m³/min
22	Ahju heitgaaside heitgaas	2 väljalaskeava, 5" läbimõõt, igaüks ~9m³/min
24	Jahutussüsteem	Klass 1000 FFU laminaarne jahutus + madala müratasemega tsentrifugaalventilaator; 23 m³/min, 6" läbimõõt, 1 väljalaskeava
25	Kogu heitgaasivool	~43m³/min
26	Ahju puhtus	Staatiline klass 100, dünaamiline klass 1000
27	Ohutuskaitse	Kaitse lekke, ülekoormuse, ülekuumenemise ja hädaseiskamise eest
28	Andmete hankimine	MES andmete kogumise ja automaatse skannimise funktsioon

Põhikomponendi mudel

Ei.	Osade nimi	Spetsifikatsioon / mudel	Kaubamärk ja päritolu
Mehaaniline osa
1	Veomootor	CH32-400W-120-SZ 380V horisontaalne, väljundvõll Ø32 horisontaalne	Kodumaine bränd
2	Teflon konveieri võrklint	Circ. Pikkus 16700W750mm, piimvalge, 11 võrgusilma, silikoonjuhtribaga, juhtriba keskkoha kaugus 720 mm	Kodumaine bränd
3	Kuuma õhu tsirkulatsiooniventilaator	1,5KW-2P, võlli pikkus 190, võlli läbimõõt Ø24 mm, kiirus 2800 r/min	Kodumaine bränd
4	HEPA filter	L900W274T180mm klass 100L900W424T180mm klass 100	Kodumaine bränd
5	304 roostevabast terasest küttetoru	1,2 kW L-tüüpi 220 V, 1,5 kW L-tüüpi 220 V	Kodumaine bränd
6	IR lamp	Süsinikkiust vaakum IR toru, 0,8KW*L845mm	Kodumaine bränd
7	Sisestatud laba ventilaatori ratas	10,5 tolli tüüp B, võlli auk Ø24 mm	Kodumaine bränd
8	Heitgaasi ventilaator	CY125 200W 220V, parem 90°	Kodumaine bränd
9	Tsentrifugaalventilaator	CY180 750W malmmootor, kiirus 2850r/min	Kodumaine bränd
10	Diferentsiaalrõhu mõõtur	0-300Pa	Kodumaine bränd
11	Tolmukleepuv rull	Pikkus 690mm, läbimõõt 94, ID 76, noavaba lõikamine, keskmise-kõrge viskoossusega	Kodumaine bränd
12	Tihendusriba	KX-27 (16x21)	Kodumaine bränd
Juhtimisosa
13	Maalekke kaitselüliti	3P+N-C250A	CHINT
14	Vahelduvvoolu kontaktor	LC1N-1810 220V	Schneider
15	Vahelduvvoolu kontaktor	LC1N-1210 220V	Schneider
16	Vahelduvvoolu kontaktor	LC1N-4011 220V	Schneider
17	Termilise ülekoormuse relee	LRN12N 5,5-8A	Schneider
18	Vaherelee	MY4NJ DC24V	OMRON
19	PLC	H5U-1614MTD-A8	Uuenduslikkus
20	Puuteekraan	MT8102iE	Weinview
21	Temperatuuri reguleerimise moodul	DTE-10T	Delta
22	Temperatuuriandur (termopaar)	WRNT-01/02 K-tüüp	Hualing
23	3-faasiline SCR-moodul	J3-SCR-75LA	Aoyi
24	Inverter	220V 0,4KW, Shihlin, sidefunktsiooniga	Shihlin
25	Inverter	380V 3,7KW, Shihlin, sidefunktsiooniga	Shihlin

Meie eelised

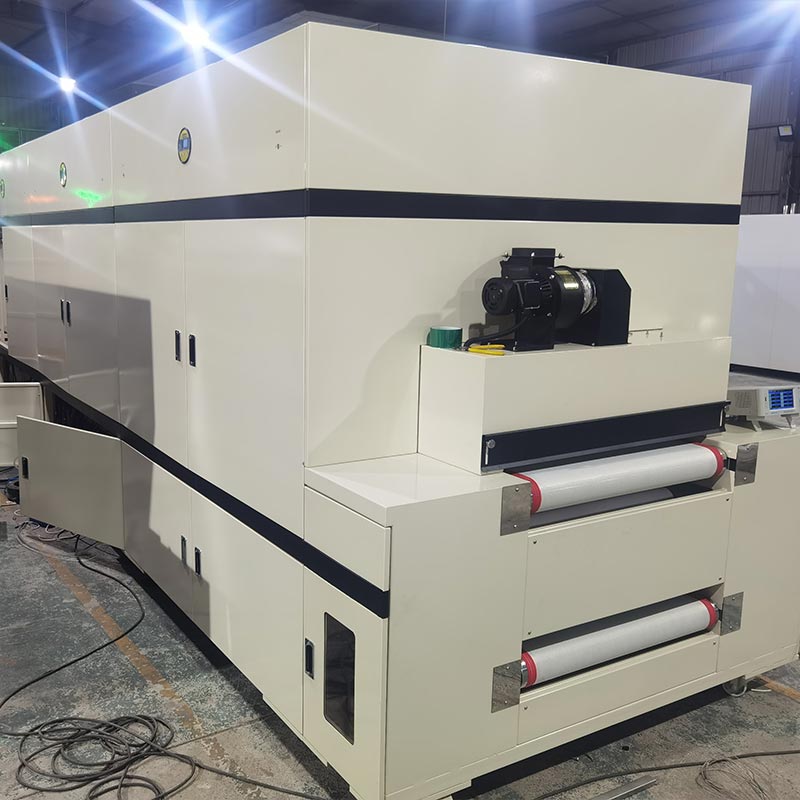

Kliendid saavad jooniseid oma tegelike nõuete alusel kohandada. 8 m klassi 100 tunneliahi järgib rangelt koos 1000-tasemeline puhastusstandard. Kõik kolm temperatuuritsooni sektsiooni on iseseisvalt ja täpselt mida juhib Delta PLC koos SCR-türistoridega ja neid täiendavad kaug-infrapuna lambid, et neid kiiresti parandada. a raviv toime. Ahi on varustatud kõrge temperatuuriga tõhusa filtri ja teflonist kõrge temperatuuriga võrguga vöö on varustatud hälbeid vältiva seadmega ja mugavate isepuhastuvate kleepuvate tolmurullidega. Jahutusosa kasutab a tuhandetasemeline laminaarvooluventilaator ja alumine sundväljatõmbeventilaator töötavad koos, suunates kuuma õhu õue juurde saavutada parim õhkjahutusefekt. Kliendid saavad jooniseid oma tegelike vajaduste alusel kohandada.

Konfiguratsiooni tugi

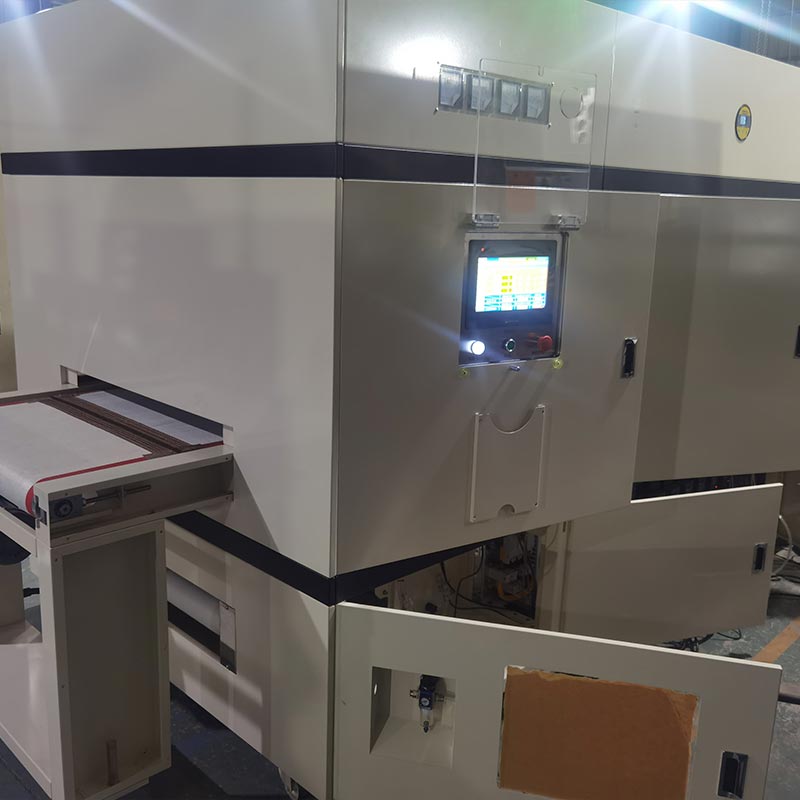

Semiconductor Curing Furnace juhtimisarhitektuuri toetavad Innovance H5U PLC ja Weinview MT8102iE puutetundlik ekraan, mis pakub tööstuslikke 4.0 liideseid MES-i andmete kogumiseks ja automaatseks skannimiseks. The süsteem koosneb Schneideri vahelduvvoolu kontaktoritest ja Omroni releedest, mis on paigutatud tolmukindlasse korpusesse. See valik kvaliteetne komponendid koos Schiningeri inverteriga tagavad, et 700 mm laiune teflonvõrgust rihm hoiab sileda ja häirimatu kiirus 0,5–3 meetrit minutis, kaitstes teie täppisplaate ja PCBA-d vibratsiooni või mehaanilised šokk.
