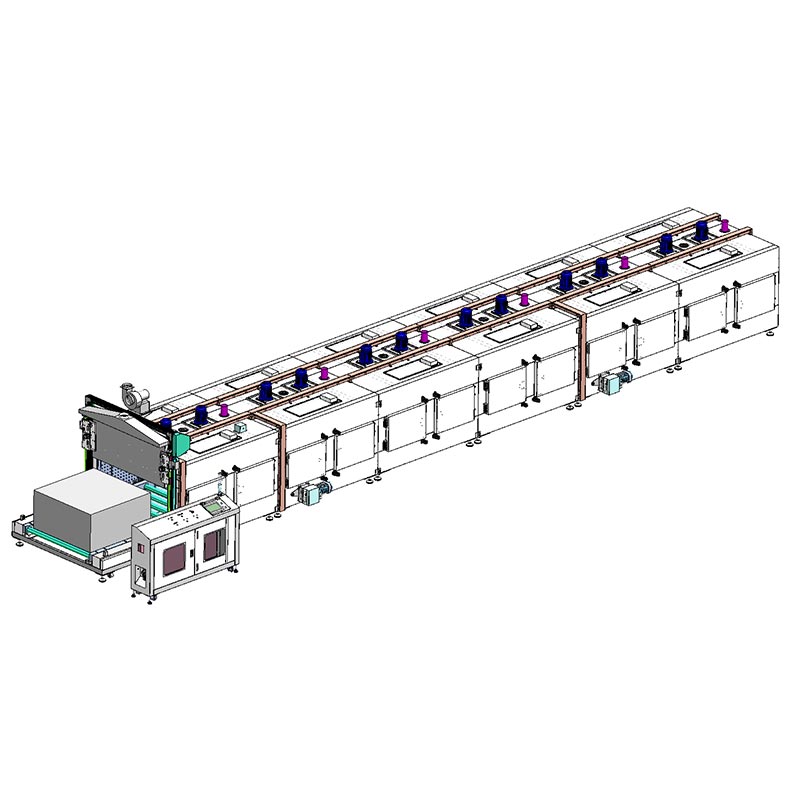

Rullkonveieri tunnel-ahi

Temperatuuri ühtluse saavutamiseks 700-millimeetrise efektiivkõrgusega ahjus on keeruline õhuvool disain on vajalik. Saate kohandada Dingfengis asuvat rullkonveieri tunnelahju, mis kasutab suure vooluhulgaga horisontaalset ristvoolu süsteem. Seda käitavad 1500-vatised sõltumatud mootorid, millel on 12-tollised mitme labaga tiivikud. Kuum õhk on sunnitud läbi spetsiaalselt disainitud roostevabast terasest perforeeritud plaatide mõlemalt küljelt, seejärel koondub toote pinnale ja naaseb läbi ülemise väljalaskeava, tagades temperatuuri ühtluse kogu 15,6 meetri pikkuses ahjus töötab stabiilselt vahemikus ±5-8°C.

Kütteprotsess

Tööstuslik rullkonveieri tunnel-ahi töötab ohutuskaitsefunktsioonide, näiteks automaatse, kaudu temperatuuri reguleerimine, täpne temperatuuri stabiliseerimine ja automaatne väljalülitamine temperatuuripiirangu ületamisel. Ahju sisemus on ühtlaselt ehitatud peegelviimistlusega roostevabast terasest plaatidega ja isolatsiooniga kiht on täidetud 120K silikageeli alumiiniumist isolatsioonikivivillaga, et saavutada soovitud soojusisolatsiooniefekt. The välisraam on kokku keevitatud raudprofiilidest, ahju välispaneel aga laseriga lõikamine ja seejärel hüdrovormimine külmvaltsitud terasplaatidel. Roostevabast terasest küttetorusid kasutatakse kütteks, ja koos madala müratasemega tsentrifugaalse väljatõmbeventilaatoriga moodustub tõhus kuuma õhu tsirkulatsioonisüsteem, võimaldades soojusel ühtlaselt toodete pinnale levida.

Meie konfiguratsiooni sertifikaat

Dingfengi rullkonveieriga ahi on varustatud täiustatud PLC-ga ja 10,2-tollise puutetundliku ekraaniga liidesega. süsteem, mis vastab Industry 4.0 standarditele. Operaatorid saavad hõlpsalt vaadata reaalajas temperatuuri, mootorit sagedus ja väljundvool. Kõige tähtsam on see, et sisseehitatud andmete salvestamise funktsioon suudab salvestada soojuskõveraid ülespoole kuni 90 päeva. Olenemata sellest, kas optimeerite tootmistsükleid või pakute klientide auditite jaoks protsessi tõendeid, reguleeritav salvestussagedus tagab, et iga teie 2-meetrise minutis töötava tootmisliini partii on professionaalne andmete tugi.

Peamised tehnilised parameetrid

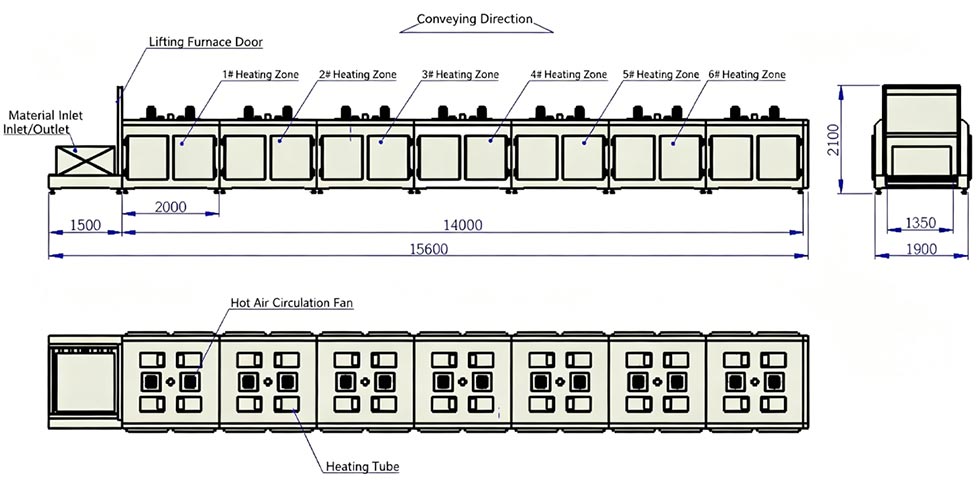

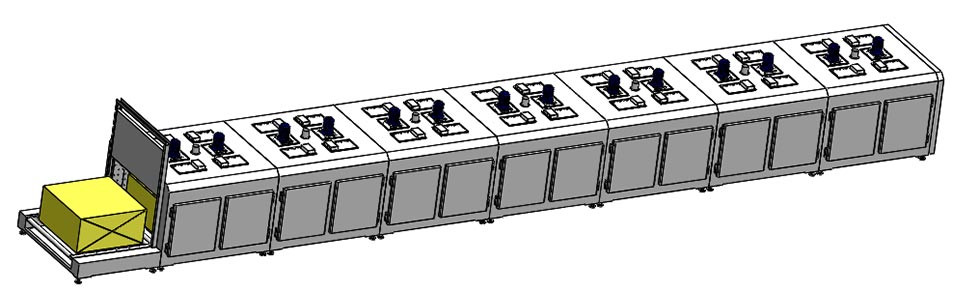

Tunnelahju seadmete üldine kirjeldus

Operatiivne töövoog

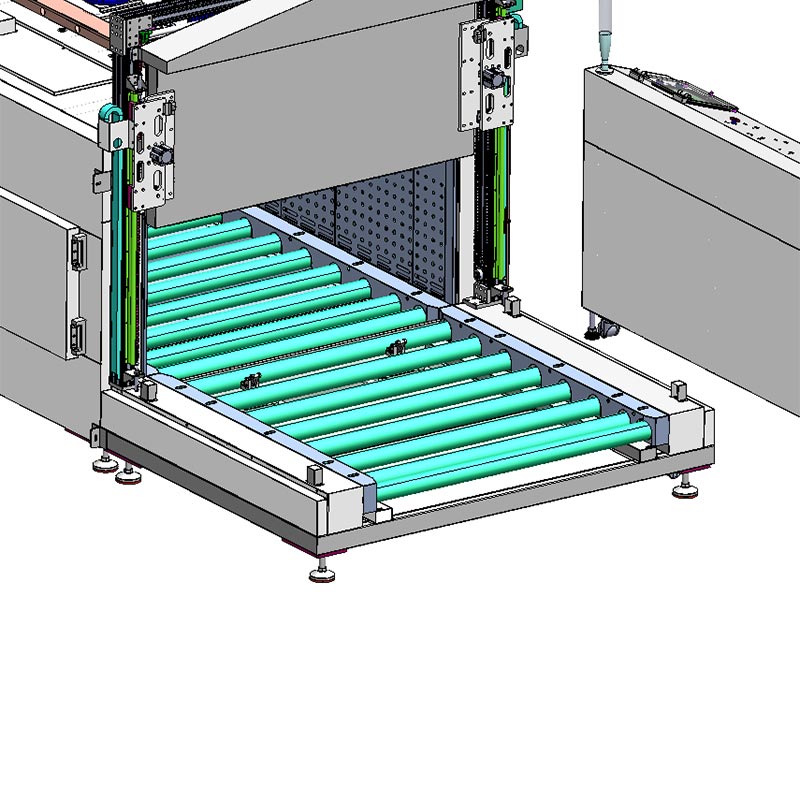

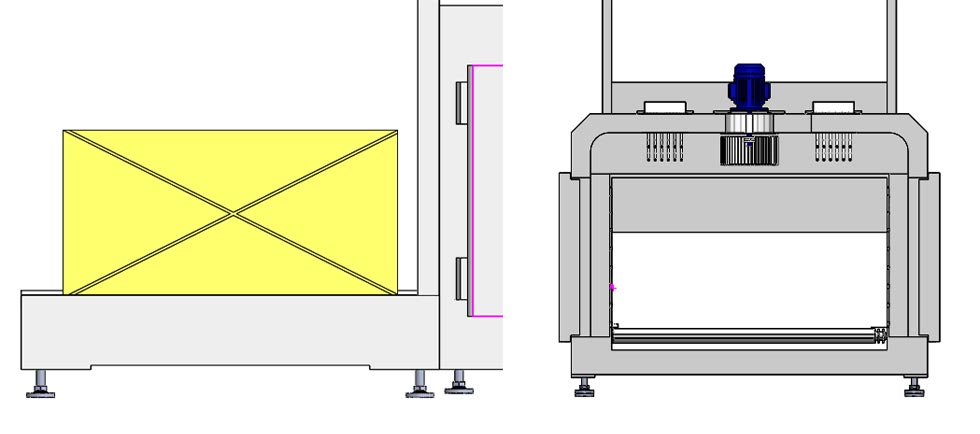

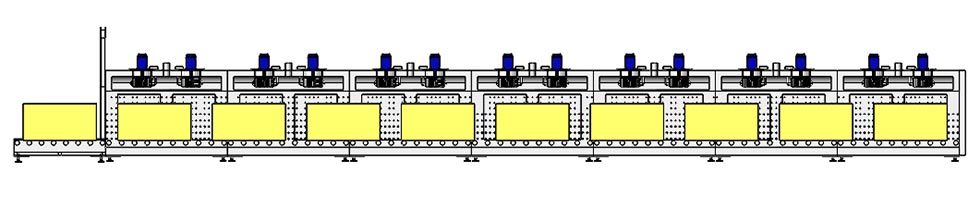

Dingfeng Roller Belt Oven on varustatud täiustatud poolautomaatse pneumaatilise positsioneerimissüsteemiga. Operaator joondab 1200x1200 mm kaubaaluse käsitsi etteandejaama pneumaatiliste peatustega, et käivitada konveierilind. Seejärel sünkroonitakse pneumaatilised deflektorid suure pöördemomendiga rullidega, et kaubaaluseid astmeliselt transportida, liigutades neid 1550 mm sammuga; pärast iga liigutust lähtestuvad peatused automaatselt järgmise üksuse vastuvõtmiseks. Kui ahi saavutab täieliku üheksa kaubaaluse sisemise võimsuse, sulgeb automaatne tõstevärav kambri ja XINJE PLC aktiveerib suure võimsusega kuuma õhu tsirkulatsioonisüsteemi. Süsteem hoiatab operaatorit integreeritud audiovisuaali kaudu alarmid. Mahalaadimisprotsess peegeldab laadimisloogikat, kasutades ülitäpset pneumaatilist sammumehhanismi ohutult ja korrapäraselt toimetada kaubaalused peatuspaika.

Korduma kippuvad küsimused (KKK) – rullkonveieri tunnel-ahi

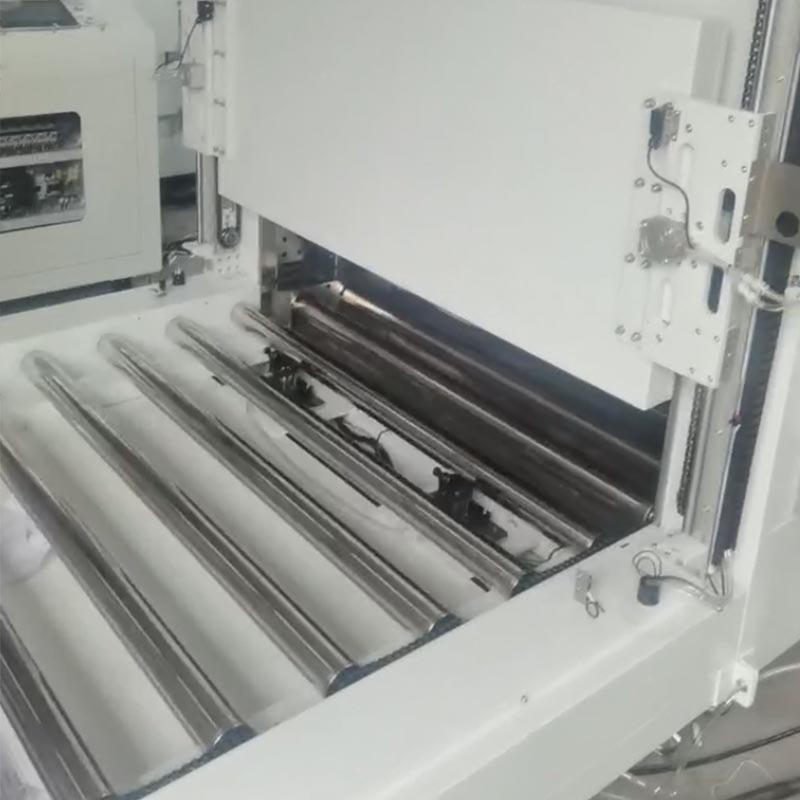

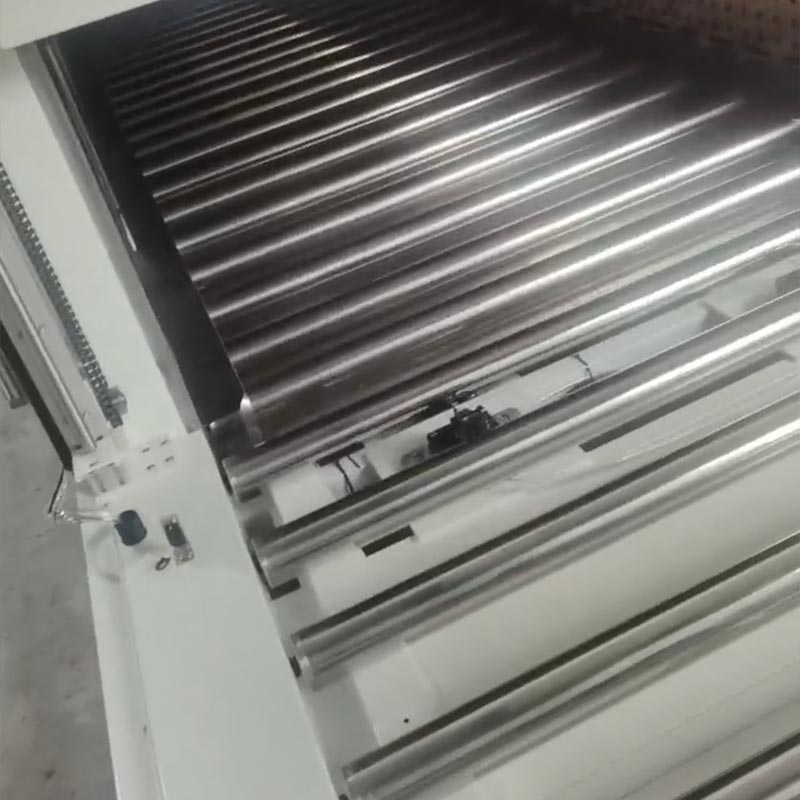

Q1: Kuidas tagada, et ￠76 mm rull ei deformeeruks temperatuuril 200°C?

Vastus: Rullil on sees täiustatud laager ja rulli läbimõõt on 210 mm. Need materjalid on läbinud kuumstabilisaator, mis tagab, et isegi 1200 × 1200 mm tooriku täiskoormuse korral rull suudab säilitada täiusliku kontsentrilisuse ja sujuva pöörlemise ning ei deformeeru ega takerdu iga ilmaga küttekeskkond.

Q2: kas see võib kohaneda erinevate tootekõrgustega?

Vastus: Jah. Efektiivne sisekõrgus on 700 mm, mis sobib väga hästi suuremõõtmeliste riistvaratoodete jaoks. The ühtlus ±5-8°C säilib.

3. küsimus: kuidas heitgaasisüsteem käsitleb pihustamisel või dehüdratsioonil tekkivaid heitgaase?

Vastus: Paigaldasime sisselaskeavasse 750-vatise kõrge temperatuuriga sundväljatõmbeventilaatori ja seadsime uued reguleeritavad õhutusavad igas küttepiirkonnas. See tagab niiskuse ja lenduvate orgaaniliste ühendite kiire väljutamise, vältides gaasi kogunemist ja pakkudes teie kattekihile värske ja oksüdatiivselt stabiilse keskkonna.
